Pestalozzi-Schule in Fürstenfeldbruck, Bayern

Zentrale und dezentrale Lüftungssysteme mit Wärmerückgewinnung

Neubau als Holzelementebau

Für den 800 m² Interimsbau setzt die Pestalozzi-Schule in Fürstenfeldbruck bei München auf den Holz-Modulbau. Hier finden eine Mensa, Therapie- und Freizeiträume für den Ganztagsbetrieb sowie eine Schüler-Übungsfirma Platz. Für angenehmes Raumklima, Bautenschutz und geringe Energiekosten sorgen fünf Lüftungsgeräte mit Wärmerückgewinnung aus der VALLOX Commercial Line. Die zentralen und dezentralen Systeme wurden stehend an der Gebäudefassade sowie platzsparend an der Decke installiert.

DIE HERAUSFORDERUNG.

Schallschutz und Raumluftqualität.

In der Planungsphase stand schnell fest: Der neue Holz-Modulbau der Pestalozzi-Schule sollte den 250 Schülern und Lehrern Raum zum Wohlfühlen bieten. Dazu gehörte auch der Wunsch nach einem angenehmen und gesunden Raumklima. Da direkt am Grundstück eine Straße vorbeiführt, war eine Lösung gesucht, bei der die Fenster das ganze Jahr geschlossen bleiben können. Die Wahl fiel auf ein Lüftungssystem mit Wärmerückgewinnung. Es sollte bedarfsgerechte Luftmengen fördern können und sich platzsparend in den Holz-Modulbau integrieren.

Schullüftung von VALLOX.

Bei diesem Projekt sorgt eine Kombination aus insgesamt fünf zentralen und dezentralen Lüftungsgeräten mit Wärmerückgewinnung aus der VALLOX Commercial Line für angenehmes Klima. Die Produktserie sorgt leistungsstark und gleichzeitig flüsterleise für bis zu bis 6.000 Kubikmeter frische Luft pro Stunde und spart Heizenergie ein. Über CO2-Sensoren wird die Belüftung automatisch gesteuert.

VARIO Lüftungsgerät in Außenaufstellung.

Das zentrale Lüftungsgerät VARIO 2300 CC
wurde inklusive ValloFlex Rohrsystem an der Gebäudefassade der Mensa
installiert und sorgt energieeffizient für
frische Luft beim Mittagessen. Damit das Lüftungsgerät und die Verrohrung nicht
öffentlich zugänglich und optisch unauffällig
platziert sind wurde eine Verkleidung angebracht. Für die Wartung lässt sich diese über eine integrierte Tür ganz einfach öffnen. Im Innenbereich der Mensa wurden die flachen
Luftkanäle und Luftauslässe über den abhängten Akustikpaneelen versteckt.

• Test
• Test
• Test
• Test

Zentrale und dezentrale Deckengeräte.

Für frische Luft in den Toiletten neben der Mensa sorgt
ein VARIO Deckengerät. Das flache VARIO 1100 D fand im benachbarten
Technikraum an der Holzdecke Platz. Über die flachen
ValloFlex Luftkanäle in der Decke werden Feuchtigkeit
und Gerüche effizient abgeführt. Dank der hohen
Wärmerückgewinnung bleibt die Temperatur stets angenehm
und es werden Energiekosten gespart. Über
eine Steuerungseinheit mit Touch-Display können die
VARIO Lüftungsgeräte vom Technikraum aus gesteuert
werden.
In den drei Freizeiträumen für die Nachmittagsbetreuung
wurde pro Raum jeweils ein dezentrales
Lüftungsgerät airDIRECT 1000 D installiert.
Dank der Deckenmontage zwischen den Akustikpaneelen
geht kein Platz für die Raumnutzung
verloren. Eine Besonderheit: die Montage
an der Holzdecke. Bezüglich
Statik und Brandschutz war dies jedoch
überhaupt kein Problem, da die Geräteschienen
sicher an den Holzbalken befestigt wurden.
Für die Installation der dezentralen Geräte sind
jeweils nur zwei Kernlochbohrungen und ein
Stromanschluss notwendig, eine Kondensatabführung
entfällt. Die Rohrführung zur Außenwand
verschwindet komplett in der abgehängten
Decke.

EINE SCHULE MIT WOHLFÜHLATMOSPHÄRE.

Die Pestalozzi-Schule Fürstenfeldbruck ist ein Sonderpädagogisches Förderzentrum. Rund 40 Lehrkräfte betreuen dort zwei Vorschulgruppen sowie die Jahrgangsstufen 1 bis 9. Das Kollegium habe sich vor fast zwanzig Jahren für die gebundene Ganztagsschule entschieden, so Schulleiterin Petra Schneider. Dabei sollen sich Phasen der intensiven Förderung mit solchen der Entspannung und des Spiels abwechseln.

Noch mehr Einblicke.

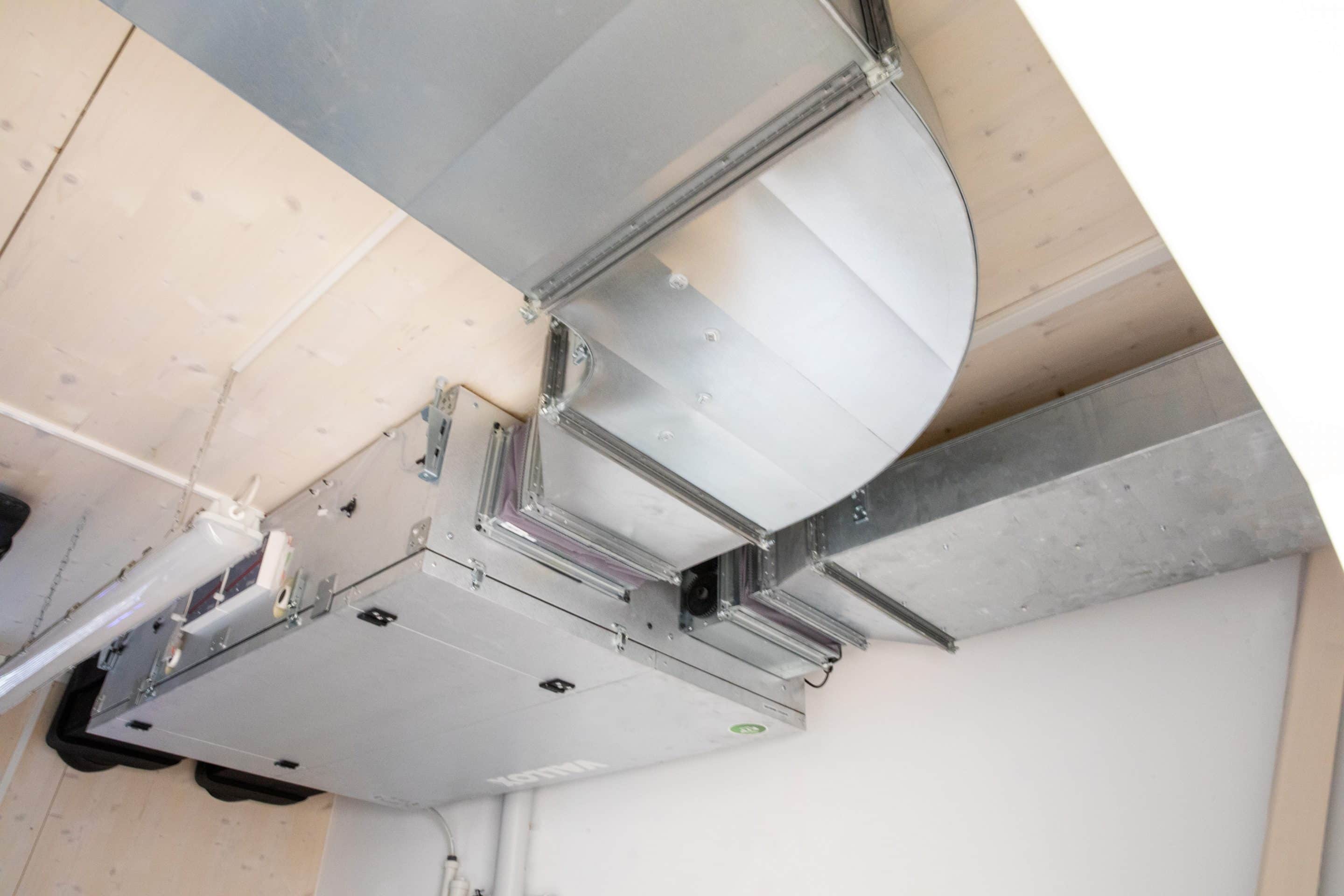

airDIRECT 1000 D im Rohbau

Steuerung CC 250 T für zentrales VARIO 1100 Deckengerät

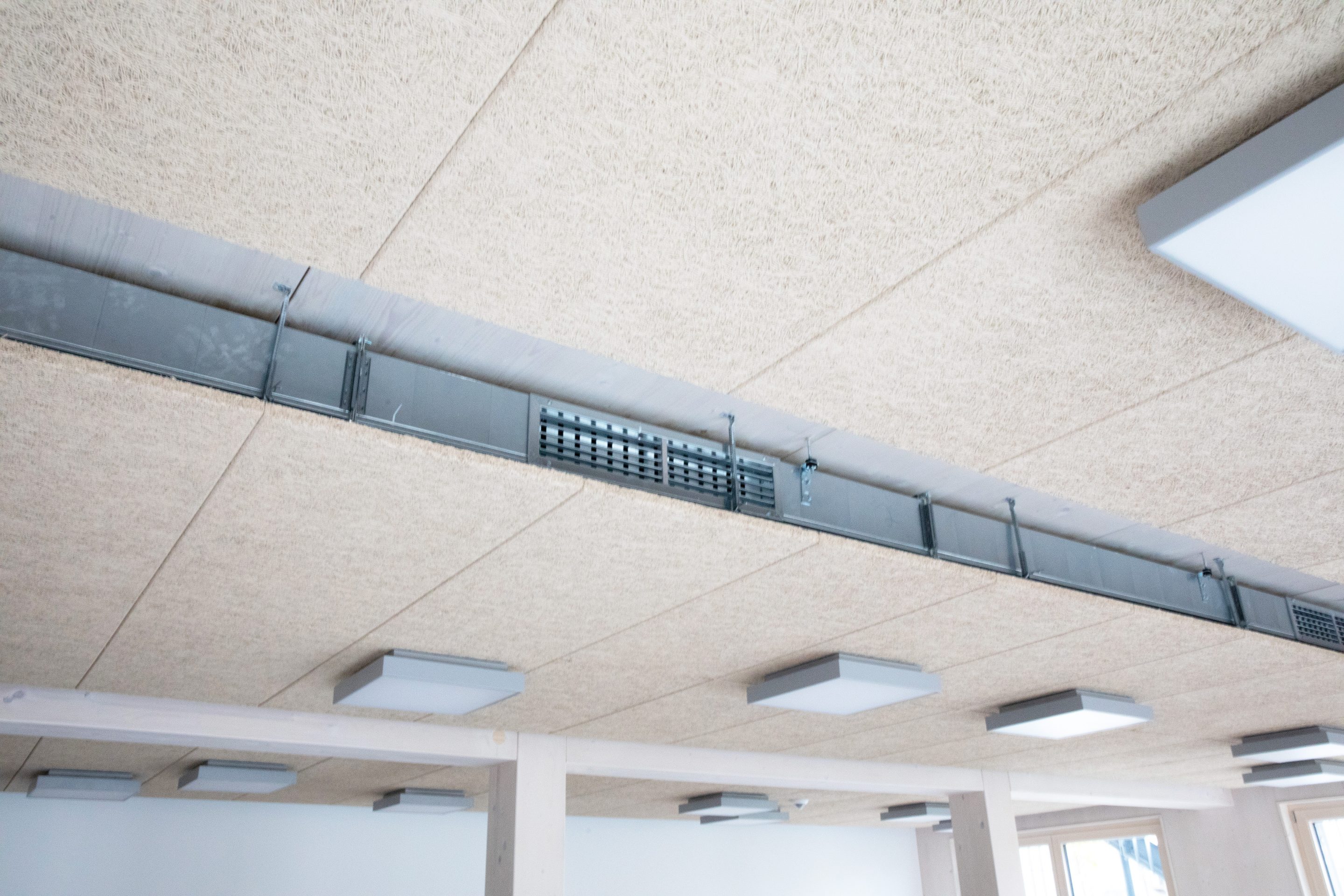

Luftauslässe in der Mensa

airDIRECT 1000 D im Freitzeitraum

"Das Raumklima ist im Schulalltag sehr angenehm und die Geräte sind nicht zu hören."

Petra Schneider, Schulleiterin der Pestalozzi-Schule

Objektbericht ansehen

OBJEKT.

Pestalozzi-Schule – Sonderpädagogisches Förderzentrum, Fürstenfeldbruck

AUSFÜHRUNG.

Holzbau GU GmbH

INSTALLATION & PLANUNG.

Seidel Heizung & Bad GmbH, Reichenbach

ARCHITEKTUR.

s+p dinkel Architektur GmbH, Gilching

VERBAUTE GERÄTE.

1 x zentrale Lüftung VARIO 2300 CC in Außenaufstellung
1 x zentrale Lüftung VARIO 1100 D an der Decke
3 x dezentrale Lüftung airDIRECT 1000 D an der Decke

VALLOX AUßENDIENST.

Luis Filser

BAUPROJEKT.

Neubau eines großzügigen Interimsbaus in Holzelement-Bauweise mit ca. 800 m² Nutzfläche.

GEBÄUDETYP.

Öffentliche Schule
